Autovettori del Tensore d’Inerzia

Ciao, benvenuta/o su StaticaFacile, questa lezione-esercitazione è dedicata al calcolo degli Autovettori del Tensore d’Inerzia di un sistema di masse puntiformi.

Ciao, benvenuta/o su StaticaFacile, questa lezione-esercitazione è dedicata al calcolo degli Autovettori del Tensore d’Inerzia di un sistema di masse puntiformi.

L’argomento potrebbe essere utile agli studenti di Ingegneria, di Architettura e anche dei corsi CAT (Costruzioni Ambiente Territorio) delle scuole superiori.

Gli Autovettori del Tensore d’Inerzia sono strumenti fondamentale della meccanica razionale e della dinamica dei corpi rigidi e anche dei sistemi di masse puntiformi come in questo caso.

Gli Autovettori descrivono la terna degli assi principali d’inerzia attorno ai quali si verificano i momenti principali d’inerzia.

La terna degli assi principali d’inerzia condivide il punto di origine con la terna di assi di riferimento utilizzata nello studio del sistema di masse puntiformi.

Ma ora, qui vi anticipo la videolezione. Nel seguito troverete le considerazioni di dettaglio.

Autovettori del Tensore d’Inerzia – Concetto di autovettore e collegamento con gli autovalori

Il calcolo degli autovettori rappresenta la ricerca di alcune direzioni privilegiate nello spazio.

Qualora i vettori e i versori orientati secondo queste direzioni subissero una trasformazione definita da una matrice quadrata A, essi non cambierebbero orientamento ma soltanto modulo.

Tensore d’Inerzia I

Per noi, la matrice A è il Tesore d’Inerzia I.

Il processo di calcolo degli autovettori inizia necessariamente con la determinazione degli autovalori αi.

Gli autovalori αi sono radici del polinomio caratteristico derivante dall’equazione det(I-α∙Id)=0.

Questa equazione è nota come equazione caratteristica degli autovalori.

Una volta isolati questi scalari, che fisicamente rappresentano i momenti d’inerzia rispetto agli assi principali, è possibile procedere alla determinazione dei vettori associati, cioè degli autovettori.

Ogni autovalore identifica un sottospazio vettoriale.

L’autovettore corrispondente costituisce la base di tale spazio, definendo l’orientamento degli assi del nuovo sistema di riferimento.

Qui troverai la lezione e l’esercitazione sul calcolo degli autovalori

Costruzione del sistema per il calcolo delle componenti di ciascun autovettore

Per individuare un autovettore ui relativo a un autovalore αi, si deve risolvere il sistema lineare omogeneo espresso dalla formula (I-αi∙Id)∙ui=0.

In questa relazione I rappresenta il Tensore d’Inerzia (una matrice 3×3), αi è l’autovalore generico (gli autovalori sono 3), Id è la matrice identità, ui è l’autovettore corrispondente all’autovalore αi.

Il sistema di tre equazioni in tre incognite che ne scaturisce è questo:

1° Equazione    +(Ixx–αi).uix-Ixy.uiy-Ixz.uiz=0

2° Equazione    -Iyx.uix+(Iyy–αi).uiy-Iyz.uiz=0

3° Equazione    -Izx.uix-Izy.uiy+(Izz–αi).uiz=0

Poiché il determinante della matrice dei coefficienti è nullo per costruzione, il sistema ammette infinite soluzioni, riflettendo il fatto che un autovettore definisce una direzione e non un vettore univoco.

Pertanto, qualsiasi suo multiplo rimane un autovettore valido.

Matematicamente, ciò significa che le equazioni del sistema sono linearmente dipendenti.

Nella pratica del calcolo manuale, si procede riducendo la matrice o utilizzando il metodo della sostituzione.

Le tre componenti dell’autovettore (qui indicate come uix, uiy, uiz) sono calcolate in funzione di un parametro libero.

Tale parametro si rende necessario per gestire l’indeterminatezza intrinseca del problema.

Nel caso trattato nella videolezione abbiamo proceduto col metodo di sostituzione e abbiamo assunto come parametro libero la componente uiz.

Abbiamo assegnato a uiz il valore arbitrario 1 e poi abbiamo calcolato uix, uiy.

Autovettori del Tensore d’Inerzia: Esempio Numerico di Risoluzione Pratica

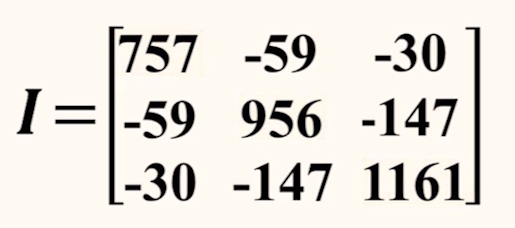

Consideriamo un Tensore d’Inerzia noto I

Prima Riga       757       -59        -30

Seconda Riga  -58        956       -147

Terza Riga        -30         -147       1161

Per questo tensore sono noti gli autovalori  α1=728,0379, α2=908,2538, α3=1237,7083.

Sottraendo questo valore dalla diagonale principale del tensore d’inerzia, otteniamo questa matrice

1° Riga       (757-728,0379)              -59                          -30

2° Riga             -58              (956-908,2538)                -147

3° Riga              -30                                -147              (1161-1237,7083)

e da qui esprimiamo questa relazione (I-αi∙Id)∙ui=0 prima per i=1 e poi per i=2 e i=3.

Ne scaturisce un sistema di tre equazioni in tre incognite che per i=1 si esprime così:

1° Equazione         +28,9621.u1x-59.u1y-30.u1z=0

2° Equazione    -59.u1x+227,9621.u1y-147.u1z=0

3° Equazione         -30.u1x-147.u1y+432,9621.u1z=0

Come vedete le incognite sono le tre componenti dell’autovettore incognito u1=[u1x;u1y;u1z].

Procedendo per sostituzione e ponendo u1z=1 otteniamo l’autovettore u1=[4,97;1,93;1,00].

Attraverso la normalizzazione otterremo il corrispondente versore.

Ma per questo ti invito a seguire la videolezione.

Lo stesso procedimento si applica per il calcolo degli altri due autovettori di u2 e u3.

Ne scaturisce il sistema di riferimento degli assi principali d’inerzia caratterizzati dai tre versori individuati.

Normalizzazione e Verifica di Ortogonalità

Come già evidenziato sopra, l’ultima fase del processo di calcolo degli autovettori riguarda la normalizzazione degli autovettori stessi.

Con la normalizzazione ricaveremo versori di modulo unitario.

Il passo successivo sarà la costruzione della matrice di rotazione.

Il versore avrà le sue tre componenti così calcolate:

Si valuta il modulo dell’autovettore come la radice quadrata della somma dei quadrati delle sue componenti  e si divide ogni componente dell’autovettore per tale valore di modulo.

Per il primo autovettore dell’esempio numerico qui proposto, il modulo è 5,4246 restituendo così il primo versore di componenti 0,9161  0,356  0,1843.

Infine, è fondamentale verificare che la terna di versori così ottenuta sia mutuamente ortogonale tramite il prodotto scalare (che deve valere zero).

Inoltre, per garantire la validità fisica del nuovo sistema di coordinate principali, viene eseguito il prodotto vettoriale tra il primo e il secondo versore, il risultato è esattamente il terzo versore.

Ma ora ti consiglio di seguire la videolezione, vedrai che ti tornerà utile.
