In questa esercitazione si propone la risoluzione di una Trave a Sbalzo con Carico Concentrato e Distribuito.
Come detto in premesa, la trave a sbalzo è così caricata:
Carico Concentrato all’estremità dello sbalzo
Carico Distribuito su parte della campata a partire dalla cerniera a sx.
Qui trovere degli esempi di funzioni di carichi distribuiti lineari.
L’esercitazione si compone di due videolezioni:
nella prima vengono calcolate le reazioni vincolari, nella seconda vengono studiate le sollecitazioni interne tracciando i diagrammi di taglio e momento
Calcolo delle reazioni vincolari Trave a Sbalzo con Carico Concentrato e Distribuito
In questa prima parte della risoluzione dell’esercizio propongo il calcolo delle reazioni vincolari.

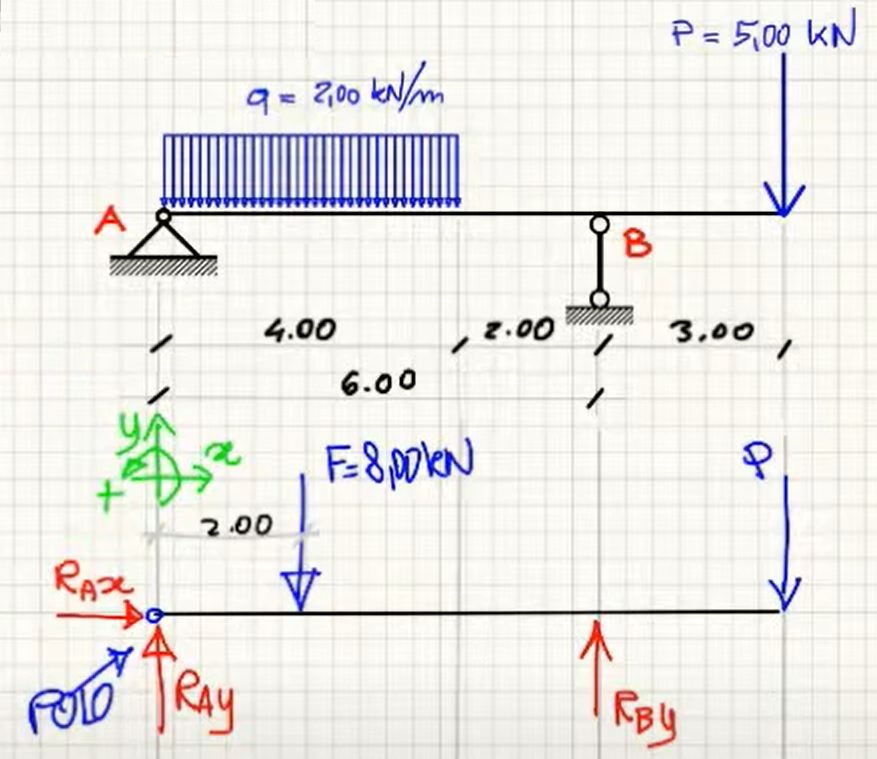

Inizialmente imposto lo schema ausiliario della struttura.
Lo schema ausiliario è composto dall’asse della trave caricato con i carichi concentrati esterni e le risultanti dei carichi distribuiti.
Inoltre, ai vincoli vengono sostituite le corrispondenti reazioni vincolari incognite Rax, Ray e Rby.
A questo punto passo alla scrittura delle tre equazioni cardinali della statica nella forma più teorica possibile ovvero nella forma valida per ogni trave isostatica.
Nel prosieguo provvedo a particolarizzare le tre equazioni cardinali della statica al caso particolare in esame.
Però adesso conviene seguire con calma la videolezione, vi assicuro che sarà utilissima.
Diagrammi del Taglio e del Momento
In questa seconda parte di esercitazione propongo i diagrammi di taglio e momento per lo schema statico in esame.
Le reazioni vincolari sono state già calcolate nella prima parte.
Però ora vi conviene seguire la videolezione.
Vi aiuterà tantissimo a comprendere la questione e soprattutto ad operare autonomamente.
Buon studio a tutti voi.
