Il Sistema Quotature Autocad, o anche quote, costituisce l’argomento principale delle tre lezioni qui allegate, lezioni N°12, e N°13 e N°14.
Ora ti posso dare il benvenuta/o o bentornata/o su StaticaFacile.
Ti trovi nella sezione del sito Corso 2D Intermediate Level di Autocad.
Ma veniamo al dunque.
Nei tre video che seguono, dal punto di vista architettonico, procederemo alla quotatura di tutto il disegno.
Quoteremo le stanze, lo spessore dei muri, inseriremo le quote esterne e quelle degli infissi.
Il pannelo delle quote o anche gruppo comandi quote si trova nella scheda annota della barra multifunzione.
Lo stile di quota di default è ISO-25 quindi è necessario in via preliminare comporre lo stile di quota più idoneo al nostro progetto.
Questa operazione si svolge tramite il pannello di gestione degli stili di quota.
Ma adesso eccoti i tre video di cui ti parlavo sopra relativi al Sistema Quotature Autocad.
I dettagli delle lezioni Sistema Quotature Autocad
Come dicevo sopra la prima cosa da fare è quella di costruire uno Stile di Quota idoneo per il nostro disegno a partire da quello di defaulr ISO-24.

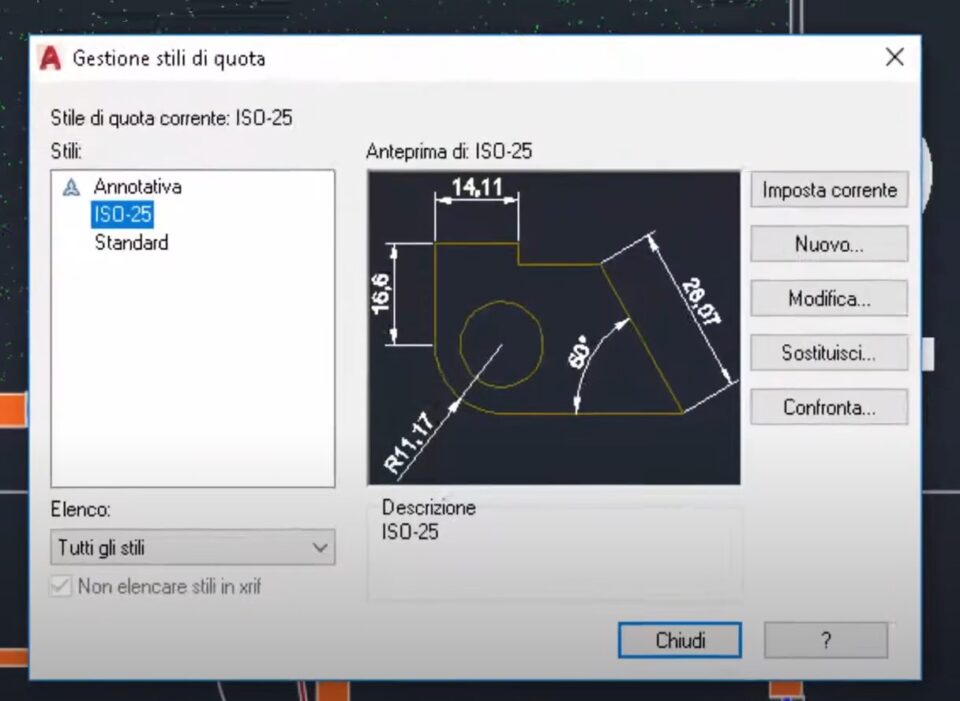

Faremo uso del pannello Gestione Stili di Quota.
In quel pannello digiteremo il tasto Nuovo e caricheremo l’interfaccia di impostazione dei vari parametri della quotatura.
Il primo parametro da impostare è la scala del nuovo stile di quota utilizzando la scheda Adatta.
Nella stessa scheda Adatta troveremo le voci Opzioni di adattamento, Posizionamento del testo e Regolazione.
Attraverso questi tre parametri decideremo l’aspetto generale delle quote che potremo verificare immediatamente sul nostro disegno.
Dopo qualche tentativo avreme la giusta impostazione.
Successivamente andremo a utilizzare la scheda Linee che gestisce sia la linea di quota che le due linee di estensione laterali.
Seguiranno le schede successive: Simboli e Frecce, Testo, Unità Primarie, Unità Alternative e Tolleranze.
Però adesso ti conviene metterti comodo e seguire attentamente le videolezioni qui allegate applicando direttamente ciò che vedi sulla versione di Autocad EDU che nel frattempo avrai scaricato e installato.
Buona lezione, eventualmente fammi sapere nei commenti cosa ne pensi.
