Comandi Autocad MISURA e TESTOM

I comandi Autocad MISURA e TESTOM sono l’argomento principale di questa lezione N°15 del corso 2D Intermediate Level.

I comandi Autocad MISURA e TESTOM sono l’argomento principale di questa lezione N°15 del corso 2D Intermediate Level.

Intanto ti do il benvenuta/o o bentornata/o su StaticaFacile.

Ti trovi nella sezione del sito Corso 2D Intermediate Level di Autocad.

Entrando nel merito della lezione l’obiettivo è quello di inserire le annotazioni nelle stanze.

In particolare inseriremo il nome dell’ambiente, la superficie netta in metri quadrati, il perimetro in metri.

Questi obiettivi vengono perseguiti attraverso il comandi Autocad MISURA e TESTOM.

Gli altri comandi utilizzati nella lezione e già trattati nella lezioni precedenti sono i seguenti:

RETTANGOLO, COPIA, USO DEI GRIP, SPOSTA, QUOTA, STILE DI QUOTA.

Nel video che segue troverete la lezione.

Lezione n°15

I dettagli della lezione Comandi Autocad MISURA e TESTOM

Il comando MISURA ha certamente la priprità perchè permette di misurare automaticamente distanza, raggio, angolo, area, volume.

MISURA si trova nella scheda UTILITA’ della barra multifunzione.

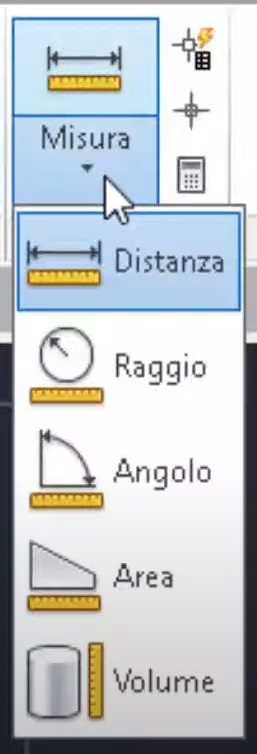

Cliccando sull’apposita icona compare un menu a tendina contenente le varie opzione di misura.

In particolare a noi serve la funzione AREA.

Una volta attivata la funzione AREA basterà clikkare ordinatamente sui vertici della figura piana da misurare per ottenere la misura di area e perimetro.

L’operazione viene ripetuta per tutti gli ambienti:

Soggiorno-pranzo, letto, bagno, disimpegno.

Poi si passa al comando TESTOM che sta per TESTO MULTILINEA.

Il comando si trova nella scheda ANNOTA da sinistra della barra multifunzione dopo la scheda INIZIO e la scheda INSERISCI.

Quando si digita il comando TESTOM è necessario inizialmente tracciare un rettangolo o finestra di testo.

Contestualmente si apre una grossa scheda contenente le funzioni di un editor di testo.

E’ possibile scegliere il font del carattere, la grandezza, il colore, la spaziatura, la formattazione e ogni altro dettaglio.

Finito di inserire il testo si chiude l’editor di testo tramite l’apposito pulsante di spunta e il testo rimarrà dove è stato impostato.

Qualora si volessero apportare cambiamenti e modifiche basterà clikkare velocemente due volte sul testo per rientrare nell’editor.

Però adesso ti conviene metterti comodo e seguire attentamente le videolezioni qui allegate applicando direttamente ciò che vedi sulla versione di Autocad EDU che nel frattempo avrai scaricato e installato.

Buona lezione, eventualmente fammi sapere nei commenti cosa ne pensi.
