Come fare la Sezione Longitudinale con Autocad

In questo articolo spiego Come fare la Sezione Longitudinale con Autocad.

In questo articolo spiego Come fare la Sezione Longitudinale con Autocad. L’argomento prevede ben 10 videolezioni, dalla N°20 alla N°29 e si riferisce ad un fabbricato per civile abitazione.
Figura 1 – Indicazione della sezione AA sulla pianta

L’argomento prevede ben 10 videolezioni, dalla N°20 alla N°29 e si riferisce ad un fabbricato per civile abitazione.

Di questo fabbricato abbiamo già completato la pianta del piano terra con la lezione N°15.

Nella lezione N° 20 iniziamo a definire la Sezione Longitudinale del fabbricato indicandola sulla pianta.

Ovviamente il comando più idoneo per farlo è il comando LINEA (Figura 1).

Figura 2 – La scheda PROPRIETA’

La linea di sezione viene poi editata attraverso le PROPRIETA’ come SPESSORE, COLORE, TIPOLINEA.

PROPRIETA’ è la sesta scheda della scheda INIZIO della barra multifunzione (Figura 2).

Alla linea di sezione applichiamo lo spessore di 0,40 mm, il colore rosso, e il tipolinea tratteggiata.

Approfittando della lezione Come fare la Sezione Longitudinale con Autocad spiego i comandi di Autocad utili allo scopo come LINEA, PROPRIETA’ e CORRISPONDENZA CON PROPRIETA’, SPECCHIO, TESTOM, SPOSTA, COPIA.

Figura 3 – Comando LINEA DI COSTRUZIONE

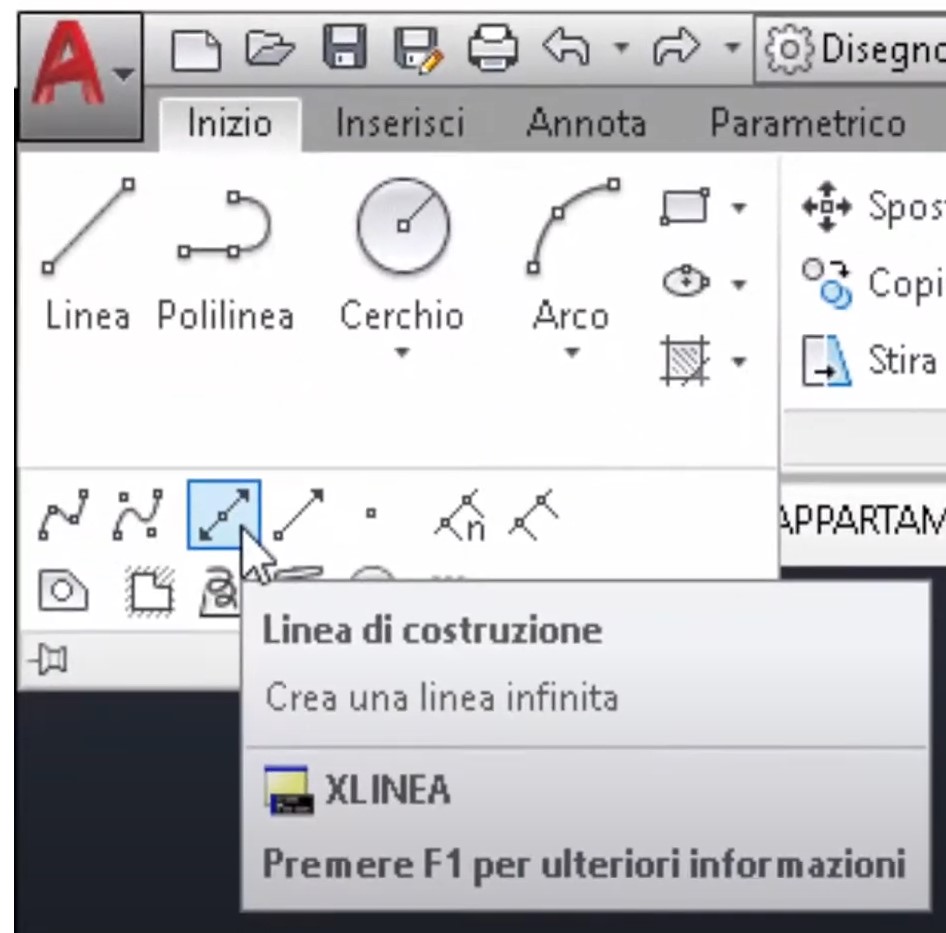

Il nuovo comando introdotto nella lezione è LINEA DI COSTRUZIONE che si trova nel primo pannello DISEGNA della scheda INIZIO della BARRA MULTIFUNZIONE (Figura 3).

Si vanno a fissare quindi i vari livelli di quota necessari per la definizione della sezione.

Inseriamo allora la linea del terreno, quella del marciappiede e le varie quote del fabbricato.

Però adesso ti consiglio di seguire la lezione N°20 che riporto qui di seguito.

Fammi sapere nei commenti cosa ne pensi.

Lezione N°20 – Sezione Longitudinale – Parte 1

Alcuni dettagli sulle videolezioni di “Come fare la Sezione Longitudinale con Autocad”

Nelle successive nove lezioni che vi posto qui di seguito l’allievo è guidato passo dopo passo alla redazione della Sezione Longitudinale.

Nel redigere la sezione faccio uso continuo dei comandi di drawing e di editing studiati fino a questo momento.

La sezione longitudinale conterrà muri, infissi, fondazioni, vespai, massetti, solaio di copertura, manto di copertura.

Ogni elemento avrà la sua caratteristica campitura e alla fine la sezione sarà quella evidenziata nella Figura 4.

In devinitiva si tratta di un ciclo di lezioni di Tecnologia delle Costruzioni con l’uso di Autocad.

Seguono le videolezioni.

Lezione N°21 – Sezione Longitudinale – Parte 2
Lezione N°22 – Sezione Longitudinale – Parte 3
Lezione N°23 – Sezione Longitudinale – Parte 4
Lezione N°24 – Sezione Longitudinale – Parte 5
Lezione N°25 – Sezione Longitudinale – Parte 6
Lezione N°26 – Sezione Longitudinale – Parte 7
Lezione N°27 – Sezione Longitudinale – Parte 8
Lezione N°28 – Sezione Longitudinale – Parte 9

Lezione N°29 – Sezione Longitudinale – Parte 10

A questo punto non mi resta che ringraziarti per aver visitato StaticaFacile.
