Impaginazione del progetto con Autocad

Ciao, benvenuta/o o bentornata/o su StaticaFacile, in queste cinque lezioni spiego come come eseguire l'Impaginazione del progetto con Autocad.

Ciao, benvenuta/o o bentornata/o su StaticaFacile, in queste cinque lezioni spiego come come eseguire l’Impaginazione del progetto con Autocad.

L’argomento prevede 5 videolezioni, la N°49 e la 53 e si riferisce ad un piccolo fabbricato per civile abitazione.

Prima di passare alle videolezioni ti segnalo che ti trovi nella sezione Corso 2D Intermediate Level di Autocad del sito StaticaFacile.

Ti informo pure che quanto qui spiegato sulla versione 2017 di Autocad è facilmente trasferibile alle versioni successive trattandosi di concetti piuttosto basici.

L’ultima versione educational di Autocad, in questo momento (Dicembre 2023) è Autocad 2024.

Le versioni più recenti di Autocad possono essere scaricate gratuitamente da studenti e insegnanti dal sito Autodesk EDU previa registrazione.

A seguire ti anticipo le cinque videolezioni relative alla Impaginazione del progetto con Autocad, invece più avanti descrivo i contenuti principali delle videolezioni.

AUTOCAD Corso Intermedio 2D – Lez 49 – Impaginazione – 1° parte
AUTOCAD Corso Intermedio 2D – Lez 50 – Impaginazione – 2° parte
AUTOCAD Corso Intermedio 2D – Lez 51 – Impaginazione – 3° parte
AUTOCAD Corso Intermedio 2D – Lez 52 – Impaginazione – 4° parte
AUTOCAD Corso Intermedio 2D – Lez 53 – Impaginazione – 5° parte

Alcuni dettagli sull’Impaginazione del progetto con Autocad

Ora però, prima di passare ai dettagli tieni conto che nelle lezioni precedenti sono state realizzate abbiamo disegnato:

La piante del PIANO TERRA, delle FONDAZIONI e della COPERTURA,

la SEZIONE LONGITUDINALE, la SEZIONE TRASVERSALE, il PROSPETTO FRONTALE, il PROSPETTO LATERALE.

I disegni risiedono tutti sullo spazio modello, ciscuno su un proprio layer.

CARTIGLIO

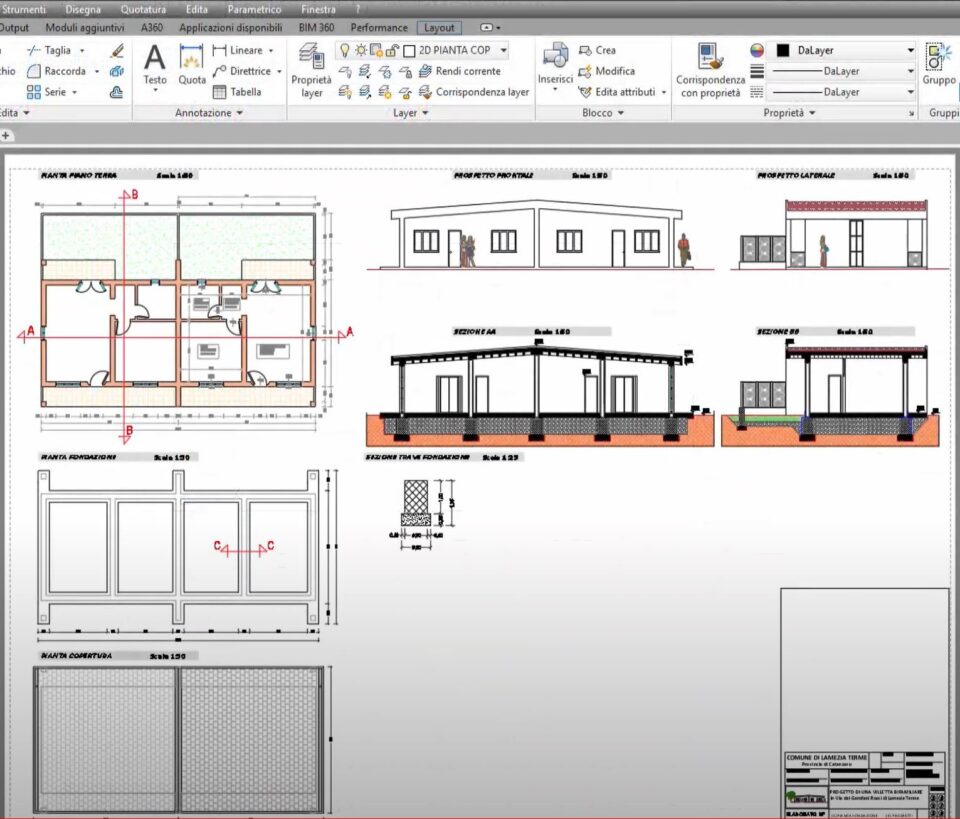

Impaginare il progetto significa produrre uno o più elaborati stampabili dotati del cartiglio descrittivo.

L’elaborato stampabile sarà profotto in formato PDF.

In questo caso proponiamo un unico elaborato su foglio A0 in formato PDF che potrà poi essere stampato in qualsiasi copisteria.

L’elaborato si chiamerà PIANTE PROSPETTI E SEZIONI e sarà predisposto in scala 1:50.

Però adesso ti conviene metterti comodo e seguire le videolezioni, ti saranno utili.

Se ti va, fammi sapere cosa ne pensi nei commenti, buon studio.
